Zincir Sapan Çeşitleri

Zincir sapan, kaldırma işlemlerinde yükü vinç, caraskal veya forklift kancasına bağlamak için kullanılan, ısıl işlem görmüş özel alaşımlı zincirden üretilmiş bir taşıma ekipmanıdır. Halat ve polyester sapanlardan farkı, yüksek sıcaklığa dayanması, keskin kenarlı yüklerde kesilme riskinin bulunmaması ve baklaları tek tek kontrol edilebildiği için ömrünün gözle takip edilebilmesidir.

Piyasada zincir sapanlar dört ana başlık altında ayrışır: kol sayısı (tek, çift, üç ve dört kollu), kalite sınıfı (G80, G100, G120), uç bağlantı elemanı tipi (kanca, kilit, kısaltma aparatı) ve zincir çapı. Bu dört değişkenin kombinasyonu, sapanın hangi tonajda ve hangi ortamda çalışabileceğini doğrudan belirler. Aşağıda her bir çeşidi, hangi işte hangisinin tercih edilmesi gerektiğiyle birlikte açıkladık.

Zincir Sapan Nedir, Hangi Parçalardan Oluşur?

Bir zincir sapanı oluşturan üç temel parça vardır. En üstte, vinç kancasına oturan ana halka bulunur. Bu halkaya, taşıma kapasitesine göre tek ya da çok sayıda zincir kolu bağlanır. Kolların ucunda ise yüke tutunmayı sağlayan kanca veya kilit yer alır. Bu üç parçanın da aynı kalite sınıfında olması zorunludur; G80 zincire G60 kanca takıldığında sapanın kapasitesi en zayıf halkanın kapasitesine düşer.

Zincir kısmı, standart taşıma ya da tahrik zincirlerinden tamamen farklıdır. Kaldırma amacıyla üretilen zincirler kalibre edilmiş, tavlanmış ve tek tek yük testinden geçirilmiştir. Bu ürünler için referans standart DIN EN 818-2’dir ve bu standardın öngördüğü kopma dayanımı, uzama oranı ve boyut toleransları üretim aşamasında kontrol edilir. Konuyla ilgili detaylı bilgi için DIN EN 818-2 zincir sayfamızı inceleyebilirsiniz.

Sapanın üzerinde mutlaka bir kimlik plakası bulunur. Bu plakada üretici bilgisi, kalite sınıfı, zincir çapı, kol sayısı, çalışma yük limiti ve üretim tarihi yazar. Plakası okunmayan ya da hiç bulunmayan bir sapanın sahada kullanılması iş güvenliği mevzuatı açısından uygun değildir. Kullanıcının yükü hesaplarken referans alacağı tek veri bu plakadaki bilgilerdir.

Sapanlar, ihtiyaca göre sabit boyda üretilebildiği gibi kısaltma aparatı eklenerek ayarlanabilir hale de getirilebilir. Özellikle farklı yüksekliklerde çalışan atölyelerde ayarlanabilir modeller tercih edilir, çünkü tek bir sapanla birden fazla yük geometrisine uyum sağlanabilir.

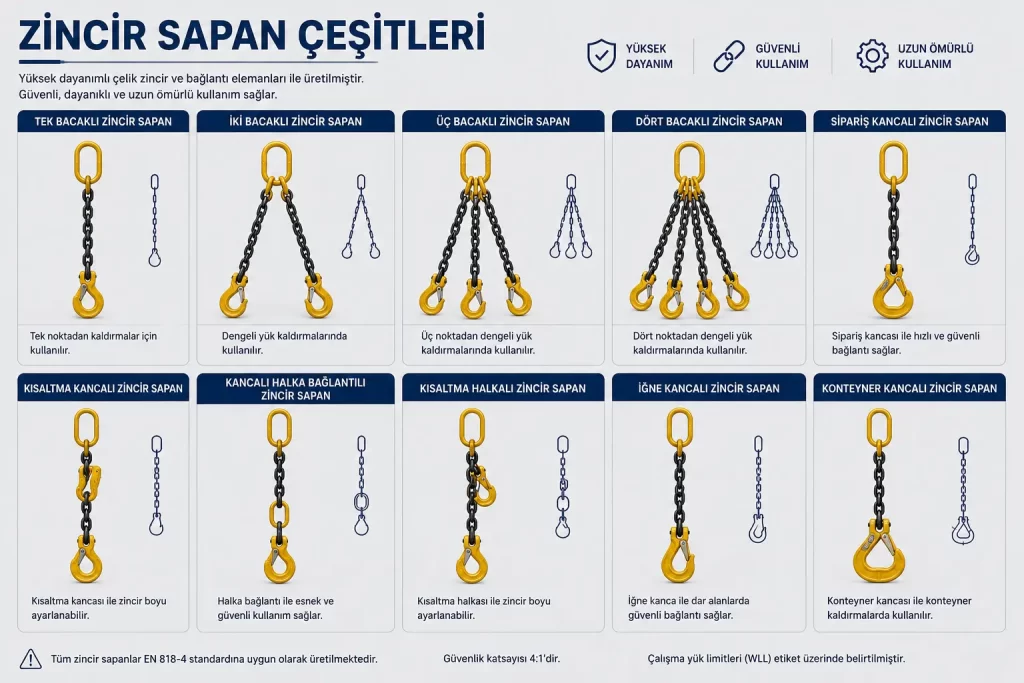

Kol Sayısına Göre Zincir Sapan Çeşitleri

Zincir sapan seçiminde ilk belirlenen kriter kol sayısıdır. Kol sayısı hem taşıma kapasitesini hem de yükün havada dengede durup durmayacağını etkiler:

• Tek kollu zincir sapan: Dikey kaldırmaya uygun, en basit modeldir. Kaldırma kulağı bulunan makinelerde, kalıplarda ve tek noktadan asılabilen yüklerde kullanılır. Kol sayısı arttıkça açı hesabı devreye girdiği için tek kollu modellerde kapasite hesabı en nettir.
• Çift kollu zincir sapan: Uzun ve dar yüklerde, iki noktadan bağlanarak devrilmeyi engeller. Sac levha, profil demeti ve uzun gövdeli makinelerde en yaygın kullanılan tiptir.
• Üç kollu zincir sapan: Yuvarlak veya üçgen yerleşimli bağlantı noktası olan yüklerde tercih edilir. Tank, kazan ve silindirik gövdeli ekipmanların kaldırılmasında dengeli bir tutuş sağlar.
• Dört kollu zincir sapan: Dikdörtgen gövdeli ağır makinelerde, palet ve şasi kaldırma işlerinde kullanılır. Dört noktadan bağlama, yükün merkezden kaymasını büyük ölçüde engeller.
• Sonsuz (halka) zincir sapan: Uçları birleştirilmiş, boğma tipi bağlantıya uygun modeldir. Boru ve rulo taşımada işi kolaylaştırır.

Dört kollu sapanlarda dikkat edilmesi gereken önemli bir nokta vardır: kollardan yalnızca ikisi ya da üçü yükü gerçekten taşır, dördüncü kol dengeleyici görev görür. Bu nedenle kapasite tablolarında dört kollu sapanın değeri, üç kollunun değeriyle aynı verilir. Hesaplamayı buna göre yapmak gerekir.

Kol sayısı arttıkça sapanın toplam kapasitesi de artar, fakat bu artış doğrusal değildir. Kollar arasındaki açı büyüdükçe her bir kola binen çekme kuvveti yükselir. Bu yüzden 60 dereceyi aşan açılarda çalışmak, kapasitede ciddi bir düşüş anlamına gelir.

Kalite Sınıfına Göre Zincir Sapanlar: G80, G100 ve G120

Kaldırma zincirlerinde kalite sınıfı, malzemenin çekme dayanımını ifade eder. Sektörde en yaygın kullanılan sınıf G80’dir. Ekonomik olması, geniş aksesuar seçeneği bulunması ve neredeyse tüm sanayi kollarında standart kabul edilmesi bunun başlıca sebebidir. G80 zincir modelleri, genel amaçlı kaldırma işlerinin büyük bölümünü rahatlıkla karşılar.

G100 sınıfı zincirler, aynı çapta yaklaşık yüzde 25 daha yüksek taşıma kapasitesi sunar. Bu avantajın pratik karşılığı ağırlıktır: aynı tonajı daha ince ve daha hafif bir sapanla kaldırabilirsiniz. Günde yüzlerce kez sapan takıp çıkaran operatörler için bu fark, iş temposunu doğrudan etkiler. Liman, tersane ve döküm tesisleri gibi yoğun tempolu alanlarda G100 tercihi giderek yaygınlaşmaktadır.

G120 ise özel uygulamalara yöneliktir. Nakliye sektöründe yük bağlama sistemlerinde ve çok yüksek tonajlı kaldırma işlerinde kullanılır. Aksesuar tedariki daha sınırlı olduğu için genellikle proje bazlı temin edilir.

Malzeme tarafında ise ortam belirleyicidir. Nemli ve dış hava koşullarında galvanizli zincir tercih edilirken, gıda, kimya ve deniz suyuna maruz kalan tesislerde paslanmaz zincir çözümleri devreye girer. Yüksek sıcaklıkla çalışan döküm ve fırın hatlarında ise sapanın kapasitesi sıcaklığa bağlı olarak düşürülerek kullanılır; 200 derecenin üzerindeki ortamlarda üreticinin verdiği azaltma katsayısı mutlaka uygulanmalıdır.

Uç Bağlantı Elemanına Göre Zincir Sapan Modelleri

Sapanın yüke tutunma biçimini belirleyen parça, kol uçlarındaki aksesuardır. Emniyet mandallı kanca en klasik seçenektir ve kaldırma kulağı bulunan yüklerde kullanılır. Mandal, yükün kancadan sıçrayarak çıkmasını engeller ve her kullanım öncesi kontrol edilmesi gereken bir güvenlik unsurudur.

Kilitli kanca modelleri, boğma tipi bağlamalarda ve zincirin yük etrafından dolandığı durumlarda kullanılır. Sivri uçlu daraltma kancaları ise zincir baklalarının içine geçirilerek kol boyunu kısaltmaya yarar. Bu sayede farklı yüksekliklerdeki yüklerde tek bir sapanla çalışılabilir. Kilit baklası ve bağlantı elemanlarının da sapanla aynı kalite sınıfında olması, sistemin bütünlüğü açısından şarttır.

Bazı uygulamalarda uç elemanı yerine doğrudan çengel veya özel imal edilmiş aparatlar kullanılır. Kalıp taşıma, silindir kaldırma ve bobin çevirme gibi işlerde standart kanca yetersiz kalır. Bu tür ihtiyaçlarda özel zincir imalatı kapsamında yüke özel aparat üretimi yapılır ve sapan tek parça halinde teslim edilir.

Zincir Sapan Ölçüleri ve Taşıma Kapasitesi

Zincir çapı, kapasitenin en belirleyici değişkenidir. G80 sınıfında 7 mm çapındaki tek kollu bir sapan dikey konumda yaklaşık 1,5 ton, 10 mm çapındaki 3,15 ton, 13 mm çapındaki ise 5,3 ton civarında yük taşır. Çap büyüdükçe kapasite hızla artar, fakat sapanın ağırlığı da aynı oranda yükselir. Bu yüzden gereğinden kalın zincir seçmek, operatörün işini zorlaştırmaktan başka bir sonuç doğurmaz.

Kapasite hesabında ikinci kritik unsur açıdır. İki kollu bir sapanda kollar dikeye yakın çalışıyorsa kapasite yüksektir; kollar yatayda açıldıkça her bir kola binen kuvvet artar ve taşıma limiti düşer. 45 dereceye kadar olan çalışmalarda kapasite katsayısı daha avantajlıdır, 60 dereceden sonrası ise kullanılmamalıdır. Uygulamada pratik kural şudur: kollar arasındaki açı ne kadar dar olursa sapan o kadar güvenli çalışır.

Zincirin gerçek çekme dayanımını ve emniyet katsayısını daha ayrıntılı incelemek isteyenler için zincir kopma yükü tablosu sayfamızda karşılaştırmalı veriler yer alıyor. Kaldırma zincirlerinde emniyet katsayısı genel olarak 4 kabul edilir; yani plakadaki çalışma yükü, zincirin kopma yükünün dörtte biridir.

Sapan boyunun belirlenmesinde ise yükün geometrisi ve vinç kancasının çalışma yüksekliği esas alınır. Boyu gereğinden uzun bir sapan, kolların fazla açılmasına ve kapasitenin düşmesine yol açar. Ölçü çıkarırken bu ayrıntının atlanmaması gerekir.

Sektörlere Göre Zincir Sapan Tercihleri

Metal işleme ve makine imalatı yapan tesislerde en çok çift ve dört kollu G80 sapanlar kullanılır. Bu alanlarda yükler genellikle şaseli ve dikdörtgen gövdeli olduğu için dört noktadan bağlama en pratik yöntemdir. Kalıp taşımada ise tek kollu kısa sapanlar öne çıkar.

İnşaat sahalarında ve prefabrik üretimde, kalıp ve beton eleman kaldırma işleri için genellikle daha uzun kollu sapanlar tercih edilir. Bu ortamlarda zincir toz, çamur ve darbeye maruz kaldığı için galvaniz kaplamalı modeller uzun vadede daha ekonomik olur.

Liman, tersane ve ağır sanayi tesislerinde kapasite ihtiyacı yükseldiği için 16 mm ve üzeri çaplar ile G100 sınıfı zincirler devreye girer. Bu ölçekteki işlerde ağır yük zinciri grubundaki ürünler ve özel imalat ana halkalar birlikte kullanılır.

Zincir Sapan Seçerken Dikkat Edilmesi Gereken Noktalar

Doğru sapanı belirlemek için sipariş öncesinde şu başlıkların netleştirilmesi gerekir:

• Kaldırılacak maksimum yük: Ortalama değil, en ağır senaryo esas alınmalıdır.
• Bağlantı noktası sayısı ve konumu: Kol sayısı bu bilgiye göre seçilir.
• Çalışma açısı: Kollar arasındaki açı 60 dereceyi geçmeyecek şekilde boy hesaplanmalıdır.
• Ortam koşulları: Sıcaklık, nem, kimyasal temas ve dış hava etkisi malzeme seçimini değiştirir.
• Kullanım sıklığı: Günde defalarca kullanılan sapanlarda hafiflik avantajı için G100 değerlendirilmelidir.
• Uç elemanı tipi: Yükün tutunma biçimine göre kanca, kilit veya özel aparat belirlenir.
• Belgelendirme: Test sertifikası ve kimlik plakası mutlaka talep edilmelidir.

Kullanım aşamasında ise her vardiya öncesi gözle kontrol alışkanlığı kazandırılmalıdır. Baklalarda uzama, çentik, aşınma veya deformasyon görüldüğünde sapan derhal servis dışı bırakılmalıdır. Zincir baklalarındaki uzama oranı yüzde 3’ü geçmişse o sapan artık kullanılmamalıdır. Periyodik muayenelerin yılda en az bir kez yetkili kişilerce yapılması da mevzuat gereğidir.

Ostim Zincir’de Zincir Sapan Tedariki ve İmalatı

Ostim Zincir olarak kaldırma zincirleri ve sapan gruplarında hem stoktan tedarik hem de projeye özel imalat yapıyoruz. 6 mm’den 22 mm’ye kadar geniş bir çap aralığında, tek kollu modelden dört kollu setlere kadar tüm konfigürasyonlarda üretim gerçekleştiriyoruz.

Standart ürünlerin dışında, yükünüzün geometrisine uygun ana halka, özel boy ve özel aparat çözümleri de sunuyoruz. Numune, teknik çizim ya da mevcut sapanınızın fotoğrafı üzerinden ölçü çıkararak birebir aynı ürünü kısa sürede teslim edebiliyoruz. Yük kaldırma zinciri grubumuzdaki tüm ürünler test edilmiş ve sertifikalıdır.

Kısacası, doğru zincir sapan seçimi tek başına tonaj bilgisiyle yapılamaz; kol sayısı, açı, ortam ve uç elemanı birlikte değerlendirilmelidir. Yükünüzün özelliklerini paylaşmanız halinde teknik ekibimiz en uygun kombinasyonu belirleyip fiyat ve termin bilgisini aynı gün içinde iletir. Ayrıntılı görüşme için iletişim sayfamızdan bize ulaşabilirsiniz.
