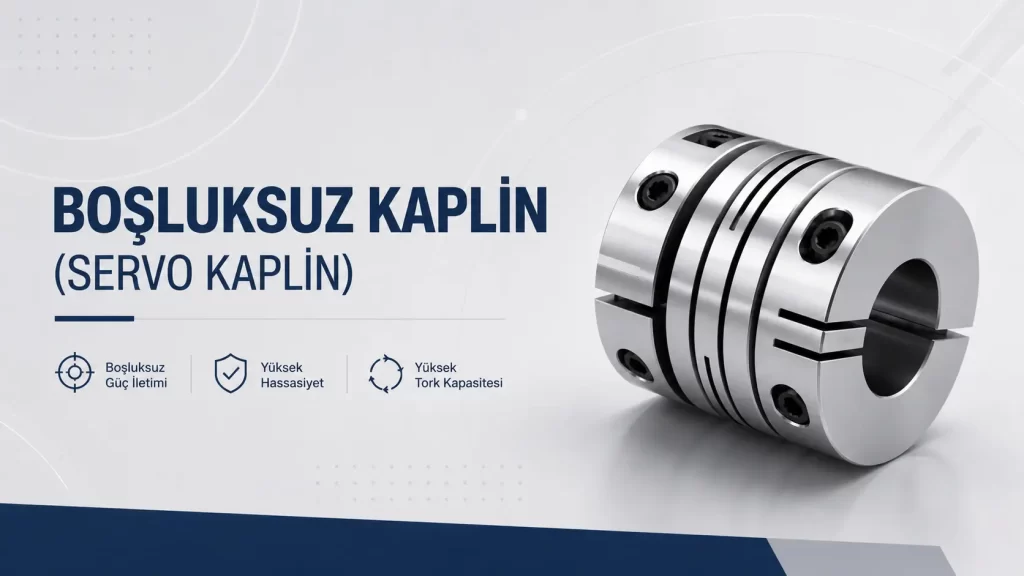

Boşluksuz Kaplin (Servo Kaplin)

Boşluksuz kaplin, servo motor milini tahrik edilen mile açısal boşluk bırakmadan bağlayan bir güç aktarma elemanıdır. Klasik elastik kaplinlerde lastik ya da perno üzerinde bir miktar oynama payı bulunur; servo kaplinde ise bu pay tasarım gereği sıfırlanmıştır. Motor kaç derece dönerse karşı mil de tam olarak o kadar döner.

Bu özellik, konum hassasiyetinin ürün kalitesini doğrudan belirlediği makinelerde kritik hale gelir. CNC tezgâhlarında, lineer eksenlerde, dolum ve etiketleme hatlarında birkaç açı dakikalık bir kayıp bile ölçü sapmasına dönüşür. Servo kaplin, tam da bu kaybı engellemek için üretilir ve aynı zamanda mil eksenleri arasındaki küçük kaçıklıkları telafi ederek rulmanlara binen yükü azaltır.

Boşluksuz Kaplin Nedir ve Klasik Kaplinden Farkı Nerede?

Standart bir kaplinde iki göbek arasına yerleştirilen elastik eleman, hem titreşimi söner hem de montaj hatalarını tolere eder. Ancak bu elastik yapı yön değiştirmelerde sıkışıp gevşediği için küçük bir ölü bölge oluşturur. Motor dönmeye başladığında karşı mil bir an gecikmeyle harekete geçer. Konumlandırma yapmayan bir konveyörde bu fark önemsizdir, konum kontrollü bir eksende ise hata birikerek büyür.

Boşluksuz kaplinlerde bağlantı, sıkma kuvvetiyle mile kilitlenen tek parça bir gövde üzerinden sağlanır. Arada oynayan bir parça olmadığı için tork, mekanik gecikme olmadan aktarılır. Gövdenin ortasında yer alan körük, diyafram ya da esnek yarık bölümü ise burulmaya karşı sert davranırken eksen kaçıklığına karşı esnek kalır.

İkinci belirgin fark ağırlıkta ve atalet momentindedir. Servo motorlar saniyede defalarca hızlanıp yavaşladığı için mile bağlanan her gram, motorun tepki süresini uzatır. Bu nedenle boşluksuz kaplinler çoğunlukla alüminyum alaşımdan işlenir, gövde et kalınlıkları düşük tutulur. Yüksek tork gerektiren uygulamalarda ise paslanmaz çelik gövdeli modeller tercih edilir.

Servo Kaplin Çeşitleri ve Yapısal Özellikleri

Piyasada boşluksuz kaplin denince akla gelen birkaç ana tip vardır ve her biri farklı bir zayıflığı kapatmak için tasarlanmıştır:

• Körüklü kaplin (bellows): İnce paslanmaz çelik körük sayesinde en yüksek burulma sertliğini sunar. Açısal ve paralel kaçıklıkları iyi telafi eder, hassas ölçüm ve konumlandırma eksenlerinde ilk tercihtir.
• Diyaframlı (disk) kaplin: Metal disk paketleri üzerinden tork aktarır. Yüksek devirlerde dengeli çalışır, bakım gerektirmez ve yüksek tork kapasitesi sunar.
• Yarıklı (helisel kesimli) kaplin: Tek parça alüminyum gövdeye açılan helisel kanallar esnekliği sağlar. Düşük torklu, ekonomik uygulamalar için uygundur.
• Oldham tipi boşluksuz kaplin: Ortadaki teknopolimer disk, paralel kaçıklığı en geniş aralıkta karşılar. Titreşim sönümlemesi diğerlerinden daha iyidir.
• Kamalı ve sıkma bilezikli modeller: Mil üzerine kama kanalıyla veya çift cıvatalı sıkma göbeğiyle sabitlenir. Sık sökülüp takılan sistemlerde işi kolaylaştırır.

Bağlantı biçimi de en az gövde tipi kadar belirleyicidir. Setuskurlu modeller mil yüzeyine iz bıraktığı için hassas uygulamalarda önerilmez; sıkma bilezikli tip ise mili çepeçevre kavradığından hem daha yüksek tutma kuvveti verir hem de mili yormaz. Ostim Zincir bünyesinde bulunan diğer kaplin çeşitleri ile karşılaştırıldığında servo kaplinlerin ayırt edici yanı, tam da bu boşluksuz bağlantı mantığıdır.

Boşluksuz Kaplin Seçiminde Belirleyici Teknik Kriterler

Seçim yaparken ilk bakılan değer nominal tork olsa da, tek başına yeterli değildir. Servo uygulamalarında motorun anlık tepe torku nominalin iki ila üç katına çıkabilir. Kaplinin tepe tork kapasitesi bu değerin altında kalırsa gövdede yorulma çatlağı oluşur. Katalog değerini seçerken hesaplanan torka güvenlik payı eklemek gerekir.

İkinci kriter mil çapı ve delik toleransıdır. İki mil farklı çaplarda olabilir; bu durumda farklı delik ölçüsüne sahip gövdeler sipariş edilir. Deliklerin H7 toleransında işlenmiş olması, sıkma bileziğinin merkezi kavramasını sağlar. Toleransın geniş kalması, dönme sırasında salgı ve titreşim üretir.

Üçüncü olarak eksen kaçıklığı değerlendirilir. Katalogda belirtilen paralel, açısal ve eksenel kaçıklık limitleri montaj sonrası ölçülen değerlerin üzerinde olmalıdır. Kaplin, kaçıklığı telafi ederken bunu yay kuvveti üreterek yapar; bu kuvvet doğrudan motor ve tahrik mili rulmanlarına yansır.

Son olarak devir sınırı ve ortam koşulları göz önünde tutulur. Yüksek devirli millerde dengeleme yapılmış modeller gerekir. Nemli, kimyasal içerikli veya gıda üretimine yakın ortamlarda paslanmaz gövde tercih edilir. Motor tarafındaki eşleşme için servo motorlar ve step motorlar sayfalarındaki mil ölçüleri karşılaştırılabilir.

Hangi Makinelerde ve Sistemlerde Kullanılır?

Boşluksuz kaplinin en yoğun kullanıldığı yer, konum geri beslemesi olan eksenlerdir. CNC freze ve torna tezgâhlarında servo motor ile bilyalı vida arasında mutlaka bu tip bir bağlantı bulunur. Encoder motorun konumunu okur, ancak arada boşluk varsa okunan değer ile takımın gerçek konumu birbirini tutmaz.

Lineer taşıma sistemlerinde de aynı mantık geçerlidir. Vidalı mil ya da kayış tahrikli portal robotlarda kaplin, tekrarlanabilirliği doğrudan etkiler. Bu tür sistemlerde vidalı mil, somun ve yatakları ile lineer ray ve arabaları grupları servo kaplinle birlikte planlanır.

Ambalaj, dolum, etiketleme ve baskı makineleri üçüncü büyük kullanım alanıdır. Bu makinelerde birden fazla servo ekseninin birbirine göre senkron kalması gerekir. Bir eksende oluşan küçük bir açısal kayma, baskı kaymasına veya hatalı kesime dönüşür.

Redüktör çıkışlarında da boşluksuz bağlantı sıkça tercih edilir. Özellikle planet redüktörler düşük boşluk değerleriyle üretildiği için, çıkışa boşluklu bir kaplin bağlamak redüktörün sağladığı hassasiyeti anlamsız hale getirir.

Montajda Sık Yapılan Hatalar ve Doğru Uygulama

En yaygın hata, kaplini mile zorlayarak takmaktır. Gövde çekiçle yerine oturtulduğunda körük veya disk paketi kalıcı olarak deforme olur. Doğru yöntem, sıkma bileziğinin cıvatasını gevşetip kaplini elle mil üzerine kaydırmaktır. Sıkı geçme hissediliyorsa mil çapı ve delik toleransı yeniden kontrol edilmelidir.

İkinci hata, sıkma cıvatalarının tork değerine dikkat edilmemesidir. Eksik sıkma, yük altında kaymaya ve konum kaybına yol açar. Fazla sıkma ise cıvata başını koparır ya da gövdede çatlak oluşturur. Üretici tarafından verilen tork değeri tork anahtarıyla uygulanmalıdır.

Üçüncü olarak eksenler hizalanmadan montaj tamamlanır. Kaplinin kaçıklık telafi kabiliyeti, hizalama yapmamak için bir bahane değildir. Komparatör veya lazer hizalama cihazıyla yapılan basit bir kontrol, hem kaplinin hem de rulmanların ömrünü belirgin biçimde uzatır.

Bir diğer detay da eksenel mesafedir. İki mil ucu arasında bırakılan boşluk, katalogda verilen montaj ölçüsüne uymalıdır. Millerin kaplin içinde birbirine dayanması, körüğü sürekli baskı altında tutar ve erken yorulmaya neden olur.

Boşluksuz Kaplin Fiyatlarını Etkileyen Unsurlar

Fiyat farkının ilk kaynağı gövde malzemesidir. Alüminyum gövdeli modeller daha hafif ve ekonomiktir; paslanmaz çelik körüklü veya çelik diyaframlı modeller hem malzeme hem işçilik maliyeti nedeniyle üst segmentte yer alır.

İkinci unsur ölçü ve tork sınıfıdır. Mil çapı büyüdükçe gövde ölçüsü, işleme süresi ve malzeme miktarı artar. Aynı çapta olsa bile yüksek tork sınıfına ait bir model, daha kalın et kalınlığı ve daha fazla disk katmanı içerdiği için farklı fiyatlanır.

Bağlantı tipi de maliyeti değiştirir. Setuskurlu ekonomik modellerin yanında, çift cıvatalı sıkma bilezikli ve kama kanallı modeller ek işçilik gerektirir. Standart dışı delik ölçüsü istendiğinde özel işleme devreye girer ve teslim süresi uzar.

Tedarik tarafında marka, stok durumu ve sipariş adedi belirleyicidir. Seri üretim hattı için toplu alım yapan işletmeler, tekil siparişlere göre daha uygun birim fiyata ulaşır. Güncel model ve ölçü listesi için online katalog sayfası incelenebilir.

Ostim Zincir Boşluksuz Servo Kaplin Tedariği

Ostim Zincir, servo ve step motorlu sistemlerde kullanılan boşluksuz kaplinleri farklı gövde tipleri, mil çapları ve tork sınıflarıyla stoklu olarak sunar. Talep edilen ölçüde stok bulunmadığı durumlarda özel delik işleme ve kama kanalı açımı kendi tezgâhlarımızda yapılır.

Ürün seçiminde yalnızca ölçü eşleştirmesi yapılmaz. Uygulamanızdaki tork, devir, çevrim sayısı ve hizalama koşulları değerlendirilerek uygun tip önerilir. Böylece hem gereğinden büyük bir kaplin alarak fazla atalet yüklemenin hem de kapasitesi yetersiz bir model seçmenin önüne geçilir.

Kaplin grubunun tamamı tek adresten tedarik edilebildiği için, projelerinizde alüminyum kaplin, çelik kaplin ve yıldız kaplin gibi diğer modellerle karşılaştırma yaparak karar verebilirsiniz. Yedek parça ihtiyacında da aynı ölçü ve tipte ürünü tekrar bulmak sorun olmaz.

Kısacası boşluksuz kaplin, hassas hareket gerektiren her sistemde motorun sağladığı doğruluğun makineye eksiksiz aktarılmasını sağlar. Doğru tip, doğru ölçü ve doğru montajla seçildiğinde uzun yıllar bakım gerektirmeden çalışır. Mil ölçülerinizi ve tork bilgilerinizi ilettiğinizde teknik ekibimiz uygun modeli aynı gün içinde belirleyip fiyat bilgisiyle birlikte size ulaştırır.
